เบรกเกอร์สูญญากาศทำงานอย่างไร?

ที่เบรกเกอร์สูญญากาศเป็นสวิตช์ที่ขาดไม่ได้ในระบบพลังงาน ส่วนใหญ่ประกอบด้วยสามส่วน: เฟรม, ห้องดับเพลิงอาร์ค (เช่นฟองสุญญากาศ) และกลไกการทำงาน ในหมู่พวกเขาวงจรนำไฟฟ้าเป็นส่วนสำคัญของเบรกเกอร์ซึ่งประกอบด้วยแท่งทางเข้าและทางออกอย่างระมัดระวังการรองรับการป้องกันที่หนีบนำไฟฟ้าการเชื่อมต่อที่นุ่มนวลและห้องดับสูญญากาศ

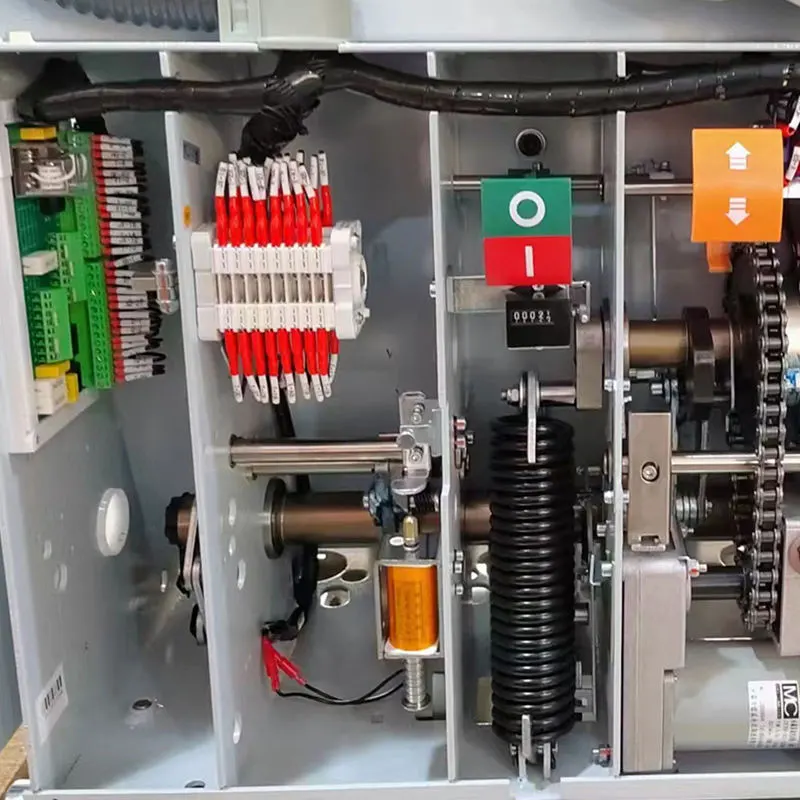

กลไกการดำเนินงานมีหน้าที่รับผิดชอบในการดำเนินการปิดและเปิดการดำเนินงานของเบรกเกอร์วงจรรวมถึงการปิดสปริงระบบจัดเก็บพลังงานการปล่อยกระแสเกินการเปิดและปิดคอยล์และส่วนประกอบอื่น ๆ เมื่อทำงานกลไกสามารถควบคุมกระแสไฟฟ้าได้อย่างแม่นยำผ่านการจัดเก็บพลังงานไฟฟ้าการเปิดและการปิดไฟฟ้าและฟังก์ชั่นแมนนวล

เมื่อกระแสถึงค่าที่กำหนดไว้ล่วงหน้าเบรกเกอร์สูญญากาศจะใช้คุณสมบัติการข้ามศูนย์ในปัจจุบันในสภาพแวดล้อมที่มีสุญญากาศสูงเพื่อดับส่วนโค้งผ่านการแพร่กระจายอย่างรวดเร็วของพลาสมาโดยตัดกระแสไฟฟ้าออกอย่างมีประสิทธิภาพ ตรงกลางมันเกี่ยวข้องกับหลายขั้นตอนเช่นการจัดเก็บพลังงานและการปิด ผ่านชุดของการกระทำเชิงกลที่แม่นยำความเสถียรและความน่าเชื่อถือของเบรกเกอร์จะมั่นใจได้

การดำเนินการเปิดคือเมื่อเบรกเกอร์อยู่ในสถานะปิดสัญญาณเปิดจะได้รับและแม่เหล็กไฟฟ้าเปิดจะเริ่มทำงานทำให้แกนเหล็กถูกดึงดูด การกระทำนี้จะทำให้ก้านด้านบนในการเปิดตัวเปิดขึ้นเพื่อเลื่อนขึ้นไปซึ่งจะทำให้เพลาการเดินทางหมุน ชุดของปฏิกิริยาลูกโซ่จะผลักดันก้านด้านบนขึ้นไปและดันแผ่นงอทำให้มันขับรถครึ่งเพลาเพื่อเริ่มหมุนทวนเข็มนาฬิกา เมื่อครึ่งเพลาและแขนโยกถูกปลดล็อคสปริงเปิดจะมีผลทันทีผลักดันเบรกเกอร์เพื่อให้การดำเนินการเปิดดำเนินการ
