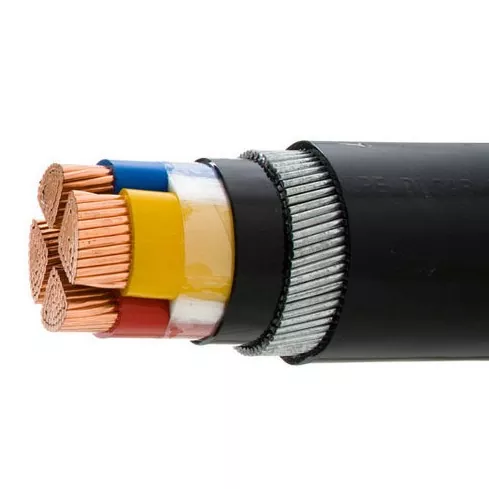

คำถามนี้เกิดขึ้นในการประชุมข้อกำหนดเกี่ยวกับสายเคเบิลเกือบทุกครั้ง คำตอบสั้นๆ: ไม่มีคำจำกัดความสากลเพียงคำเดียว หน่วยงานมาตรฐานที่แตกต่างกันกำหนดเส้นแบ่งในสถานที่ต่างกัน และความคลุมเครือดังกล่าวอาจทำให้เกิดอาการปวดหัวอย่างแท้จริงในระหว่างการดำเนินโครงการ

สามมาตรฐาน สามคำตอบที่แตกต่างกัน

ฉันทามติในทางปฏิบัติ: ต่ำกว่า 2,000V คือแรงดันไฟฟ้าต่ำ, มากกว่า 35kV คือแรงดันไฟฟ้าสูงและทุกอย่างที่อยู่ระหว่างนั้นคือแรงดันไฟฟ้าปานกลาง พื้นที่สีเทาอยู่ระหว่าง 1kV ถึง 2kV ซึ่งการจำแนกประเภทขึ้นอยู่กับมาตรฐานที่ควบคุมโครงการของคุณ

คำตอบที่แท้จริง: ขึ้นอยู่กับว่าโครงการของคุณอยู่ที่ไหน

สำหรับวิศวกรและทีมจัดซื้อ การถกเถียงทางวิชาการมีความสำคัญน้อยกว่าการรู้ว่ามาตรฐานใดใช้กับการติดตั้งเฉพาะของคุณ

โครงการของสหรัฐอเมริกา (กรอบงาน IEEE/NEC): สายไฟแรงดันปานกลางเริ่มต้นที่ 2,000V. พิกัดสายเคเบิลทั่วไปที่คุณจะพบคือ 5kV, 8kV, 15kV, 25kV และ 35kV สำหรับโรงไฟฟ้านิวเคลียร์ โปรดทราบว่าขณะนี้ IEEE 1186-2025 ได้ขยายเพดานแรงดันไฟฟ้าปานกลางเป็น 46kV

โครงการระหว่างประเทศ (กรอบงาน IEC): โดยทั่วไปแรงดันไฟฟ้าปานกลางเริ่มต้นที่ 1kV พิกัดมาตรฐาน ได้แก่ 3.3kV, 6.6kV, 11kV, 22kV และ 33kV ตัวอย่างเช่น มาตรฐานออสเตรเลีย AS/NZS 1429.1 ครอบคลุมสายเคเบิลตั้งแต่ 1.9/3.3kV ไปจนถึง 19/33kV

โครงการพลังงานแสงอาทิตย์และพลังงานทดแทน: โดยทั่วไปแรงดันไฟฟ้าของระบบจะอยู่ระหว่าง 1kV ถึง 35kV ระดับที่พบบ่อยที่สุดสองระดับคือ 15kV (การจับคู่การเชื่อมต่อโครงข่าย 12.47kV หรือ 13.8kV) และ 35kV (การจับคู่ 34.5kV)

พารามิเตอร์ที่สำคัญสามประการที่คุณต้องตรวจสอบ

พิกัดแรงดันไฟฟ้าของสายเคเบิลมักจะทำเครื่องหมายเป็น Uo/U เช่น 6.35/11kV ความหมายของแต่ละตัวเลขมีดังนี้:

อย่าเพียงแต่ดูที่ "ระดับแรงดันไฟฟ้า" ของสายเคเบิลแล้วถือว่าพอดี จับคู่ Uo กับแรงดันไฟฟ้าระหว่างเฟสต่อกราวด์ของระบบ และจับคู่ U กับแรงดันไฟฟ้าระหว่างเฟสต่อเฟสของระบบ การทำผิดนี้เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของความล้มเหลวของสายเคเบิลก่อนเวลาอันควร

Shielded vs. Unshielded: เมื่อไหร่จึงจะบังคับ?

คำถามอื่นที่ตามมาอย่างใกล้ชิด: ฉันต้องใช้สายเคเบิลหุ้มฉนวนที่แรงดันไฟฟ้าเท่าใด

สำหรับสายเคเบิลใดๆ ที่ทำงานสูงกว่า 5kV จะไม่จำเป็นต้องมีการป้องกัน โล่โลหะจะปรับความเค้นของสนามไฟฟ้าให้เท่ากัน ส่งกระแสไฟลัด และป้องกันการรบกวนทางแม่เหล็กไฟฟ้า IEEE 1816-2024 กำหนดมาตรฐานทั้งหมดเพื่อการสิ้นสุดและการต่อสายเคเบิลที่มีฉนวนป้องกันอย่างเหมาะสมตั้งแต่ 2.5kV ถึง 46kV โดยเน้นย้ำว่าความชำนาญในการยุติมักจะมีความสำคัญมากกว่าตัวสายเคเบิลเอง

คู่มือการตัดสินใจฉบับย่อ

บรรทัดล่าง

สายไฟแรงดันปานกลางเริ่มต้นที่ไหนสักแห่งระหว่าง 1kV ถึง 2.5kV ขึ้นอยู่กับมาตรฐานที่โครงการของคุณปฏิบัติตาม สำหรับโครงการในสหรัฐฯ คำตอบที่ใช้ได้จริงคือ 2,000V สำหรับโครงการที่ควบคุมโดย IEC จะเป็น 1kV

สิ่งที่สำคัญมากกว่าเกณฑ์คือ: ทำความเข้าใจค่า Uo/U ที่แท้จริงของระบบของคุณ ยืนยันข้อกำหนดในการป้องกัน และให้ความสำคัญกับการทำงานในการยกเลิกเช่นเดียวกับที่คุณทำกับข้อกำหนดเฉพาะของสายเคเบิล สายเคเบิลที่แพงที่สุดในโลกจะพังก่อนเวลาอันควรหากข้อต่อทำไม่ดี
